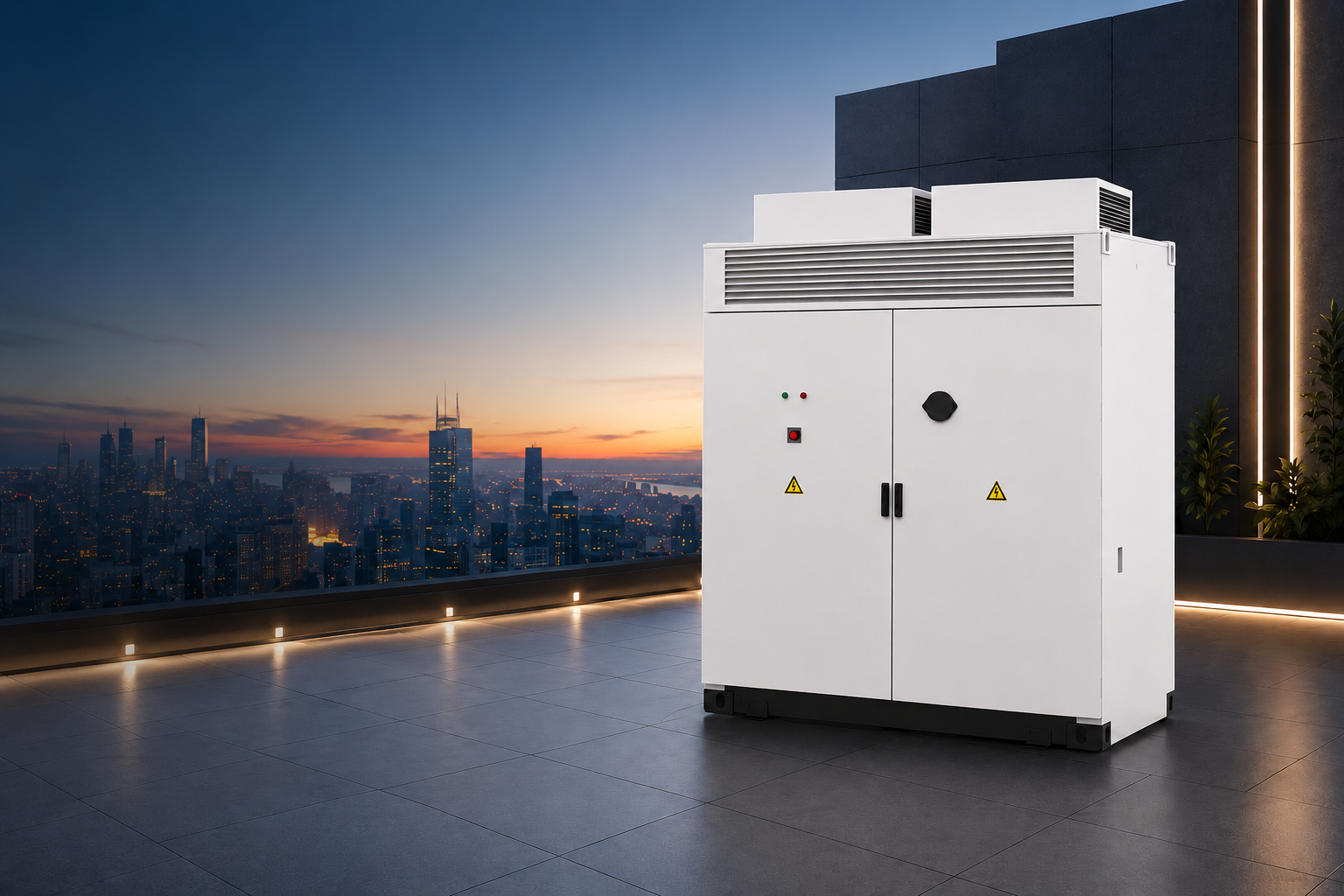

Armoire de stockage d’énergie liquide

522 kWh

Nos produits / Utility-scale / Refroidissement liquide

— Gamme EES-R · Armoire de stockage à refroidissement liquide

522 kWh Armoire de stockage d’énergie liquid-cooled

Système haute capacité pour applications industrielles et grande échelle, avec gestion thermique liquide et protection incendie à trois niveaux.

≥ 94% rendement cellule IP55 Refroidissement liquide YJC-EES-H-R-522kWh

522kWh

Énergie nominale

832Vdc

Tension d’entrée nominale

150A

Courant nominal côté DC

< 5400kg

Masse totale

— À savoir

Cette armoire haute capacité repose sur une gestion thermique par refroidissement liquide assurant une stabilité de température optimale sur l’ensemble du système. Structure modulaire en 1P52S, protection incendie à trois niveaux, et configurations AC/DC indépendantes pour une flexibilité maximale.

— Architecture système

De la cellule à l’armoire complète

Cliquez un niveau pour visualiser la composition du système, de la cellule au cluster complet.

Cellule

1004.8Wh

Énergie

3.2V

Tension

314Ah

Capacité

— Points clés

Pensé pour les applications grande échelle

Sept choix de conception qui garantissent la puissance, la stabilité thermique et la sécurité du système.

PUISSANCE

Sortie forte pour la grande échelle

Délivre une puissance constante et haute capacité pour les applications industrielles, commerciales et renouvelables.

MODULARITÉ

Conception modulaire et flexible

Structure modulaire configurable selon les besoins énergétiques, pour une extension simplifiée.

THERMIQUE

Refroidissement liquide de précision

Gestion thermique avancée assurant la stabilité des températures de batterie sur toute la durée de vie du système.

SÉCURITÉ

Protection multi-niveaux

Système de protection incendie à trois niveaux, avec protection automatique contre surcharge et surintensité.

RENDEMENT

Haute efficacité, faibles pertes

Conception minimisant les pertes d’énergie, avec configurations AC et DC indépendantes.

PILOTAGE

Gestion intelligente de l’énergie

Algorithmes ajustant dynamiquement charge et décharge pour l’écrêtage de pointe et le lissage de charge.

CONTINUITÉ

Alimentation de secours fiable

Fonction de pass-through intégrée assurant l’alimentation continue des systèmes critiques en cas de coupure.

— Fiche technique

Caractéristiques complètes

Données constructeur pour l’armoire YJC-EES-H-R-522kWh.

ModèleYJC-EES-H-R-522kWh

Énergie nominale522 kWh

Tension d’entrée nominale832 Vdc

Courant nominal côté DC150 A

Courant continu max. (cluster)165 A

Indice de protectionIP55

Résistance à la corrosionC5

Dimensions2100×1390×2380 mm (sans grille) · 2100×1390×2622 mm (avec grille)

Masse< 5400 kg

CouleurRAL 9016

Altitude max.≤ 2000 m

Température de fonctionnement-20°C ~ 55°C

Humidité ambiante5% ~ 95% RH

Gestion thermiqueRefroidissement liquide

Norme d’isolation> 1000 Ω/V

Tension de tenueSans claquage ni amorçage

Capacité de réfrigération3000 W

Alimentation auxiliaireMax. 5000W (réfrigération) · Max. 2000W (chauffage)

Configuration1P52S

Capacité nominale314 Ah

Énergie nominale52.25 kWh

Tension nominale166.4 V

Plage de tension de fonctionnement130 V ~ 189.8 V

Plage de tension recommandée148.6 V ~ 187.2 V

DimensionsL1135.5 × W779 × H250 mm

Masse348 ± 5 kg

Courant de charge continu157 A

Courant de décharge continu157 A

Plage de température (charge)0 ~ 55°C

Plage de température (décharge)-20 ~ 55°C

Isolation> 1000 Ω/V, 2500 VDC

Tension de tenueSans claquage ni amorçage, 4500 VDC

Gestion thermiqueLiquide (froid / chaud)

TypeLFP

CertificationUL1973 / CE(IEC61000, IEC62477) / IEC62619 / UN38.3

Capacité nominale314 Ah

Tension nominale3.2 V

Plage de tension de fonctionnement2.5 V ~ 3.65 V

Énergie nominale1004.8 Wh

Courant continu max.157A / 157A (charge/décharge)

Courant d’impulsion max.280A / 280A (charge/décharge)

ACR≤ 0.3 mΩ

Dimensions (L×l×H)71.7 × 174 × 204.4 mm

Masse5.5 ± 0.15 kg

Densité énergétique177 Wh/kg

Efficacité énergétique≥ 94%

Température de fonctionnementDécharge : -20 ~ 55°C · Charge : 0 ~ 55°C

Température de stockage-30 ~ 60°C

Protocole de communicationCAN / RS485 / Ethernet

— Vous êtes intéressé ?

Obtenez un devis personnalisé pour votre installation

Notre équipe vous accompagne dans le dimensionnement de votre système grande échelle et vous répond sous 24h.

Demander un devis →
